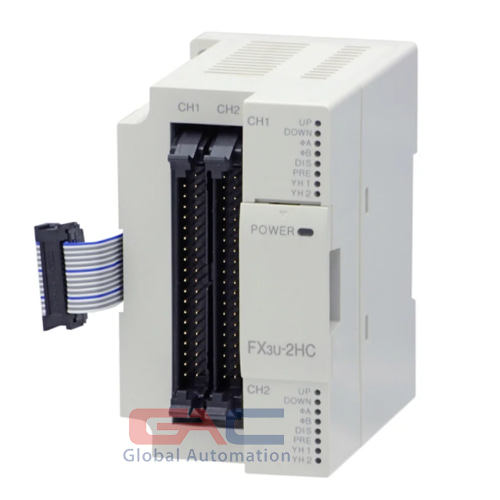

Thông Số Kỹ Thuật FX3U-2HC :

Hỗ trợ đếm xung tốc độ cao tối đa 200kHz với xung đơn

Hỗ trợ đếm xung tốc độ cao tối đa 50kHz/100kHz với xung A/B

Dạng xung tốc độ cao : Xung Open collector hoặc Line Driver

Số kênh đầu vào tốc độ cao : 2

Đầu ra số mỗi kênh : 2

Loại đầu ra : Transistor NPN

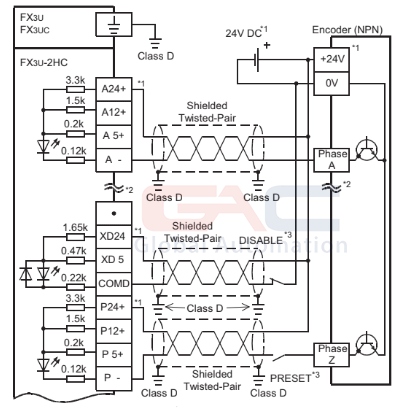

Sơ đồ kết nối Encoder dạng xung Open Collector :

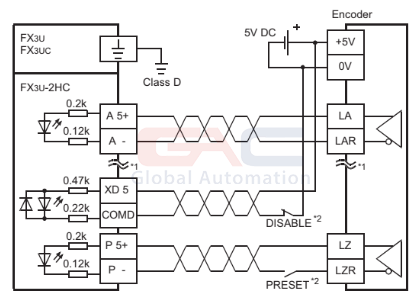

Sơ đồ kết nối Encoder dạng xung Line Driver :
